变压器在线监测系统成功投入运行

    系统概述：变压器在线监测系统是我公司根据多年行业经验，集合多种监测手段研制出的变压器健康状况综合监测系统，其包含变压器触点温度、变压器铁芯接地电流、油温、瓦斯及振动等数据的在线采集与集中显示功能。
    变压器运行过程中需实时监测绝缘状态，本系统通过采集铁芯接地电流来判断变压器绝缘损坏程度，方法简单可靠，是目前变压器监测中需监测的项目之一。触点温度会由于铜排接触不良或表面老化呈现上升的趋势，系统可以根据数据变化趋势判断铜排接触情况，将可能发生的故障提前预警，便于安排检修。

    系统构成： 系统采用两级通讯装置，系统容量设计为9台变压器，每台变压器配置监测终端1台，负责采集信号状态并通过无线方式发送至系统主机，系统主机根据各个部分工作状态发送告警短信，当发生重瓦斯或有载重瓦斯时，驱动跳闸，切除故障变压器。

 监测终端

    供电电源：220VAC

    通讯网络：433M

    工作温度：-10℃～ 50℃

    湿度范围：0%～95%相对湿度

    功    率：10W

 系统主机

    供电电源：220VAC

    通讯网络：433M、移动2G/联通2G

    执 行 器：常开继电器250V/3A

    工作温度：-10 到 50 度

    湿度范围：0%-95%相对湿度

    功    率：30W

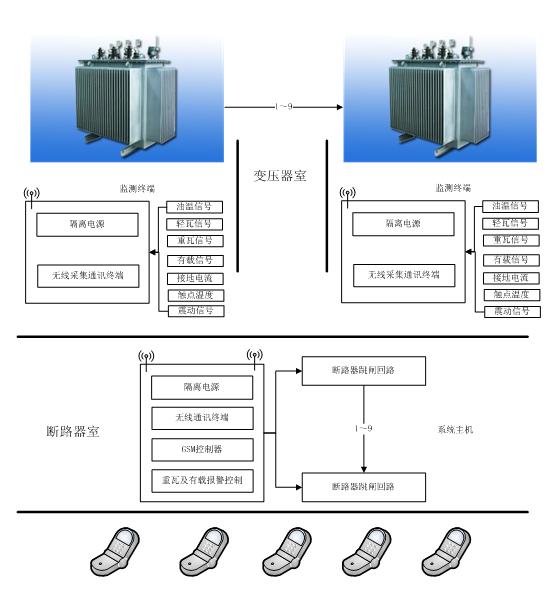

系统拓扑图：



变压器监控报警系统拓扑图



各部分功能设计：

 监测终端

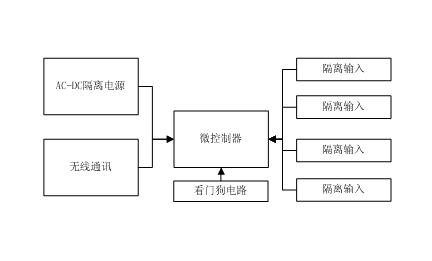

原理框图

    监测终端设计为数据采集器，将变压器4路遥信数据采集至微控制器，微控制器通过无线通讯将数据发送至系统主机。

 系统主机

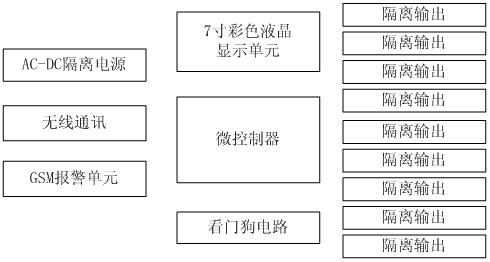

原理框图

    系统主机设计为数据集中控制器，实时采集9台变压器数据，普通报警通过GSM报警单元发送短信至工作人员手机，系统还具有逻辑判断功能，在确定有载重瓦及重瓦报警之后发送短信至工作人员手机，并且控制故障变压器退出运行。
