电缆在线监测系统

ZYSD-2010 电缆运行工况及环境综合监控系统

主要工作原理

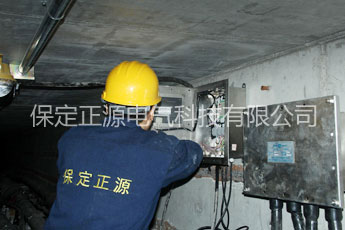

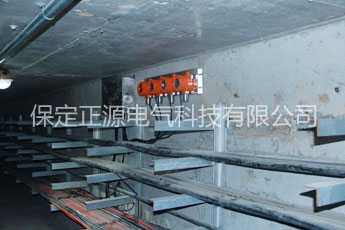

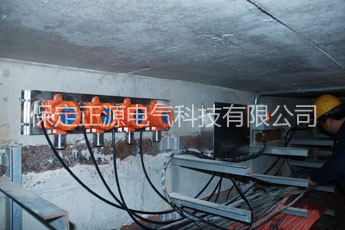

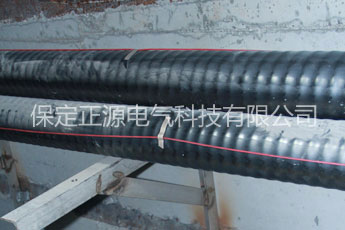

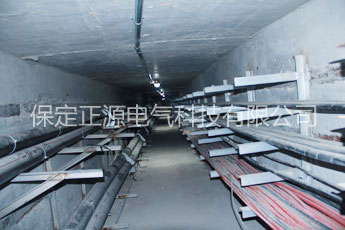

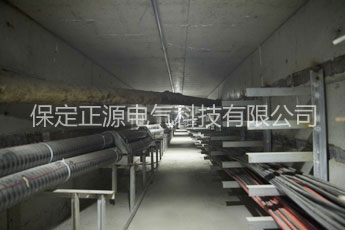

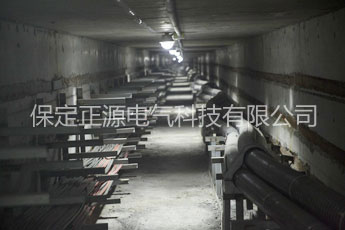

    电缆隧道在线监测预警系统,利用现代高科技电子技术、传感器技术、计算机技术、通信技术、嵌入式技术以及网络技术,实现对电缆隧道的实时监测,了解隧道内的现场视频信息,电缆表面温度,泄露电流,隧道内部烟感,并结合电缆的电流变化曲线、所测量的环境温度、井盖开关等各种情况,综合分析,作出准确的判断和预警。

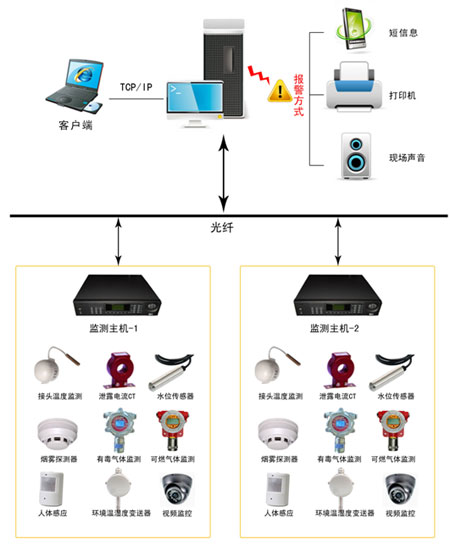

系统整体框架:
    电力隧道综合在线监测系统,主要有视频监控子系统,电缆表面温度测量子系统,泄露电流测量子系统,烟雾传感器,温湿度传感器,井盖开关状态监测子系统和终端平台等组成。

主要功能特点:

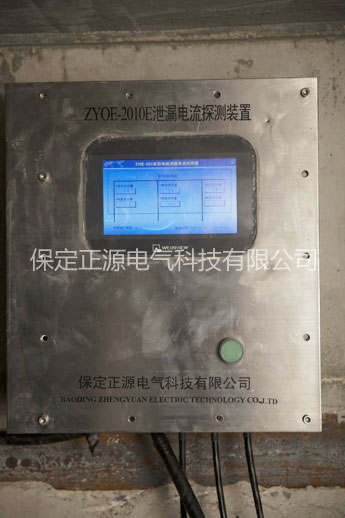

 系统能实时了解电力隧道电缆护层电流监控,以及泄露电流监控;
 系统能实时了解电力隧道电缆的表面温度,并可以设置报警值,超过温度限度,发出报警信息;
 系统能及时了解电力隧道实时视频信息;
 系统组网方式灵活;
 系统集成烟感传感器和温湿度传感器,及时了解隧道的烟雾情况和温湿度情况;

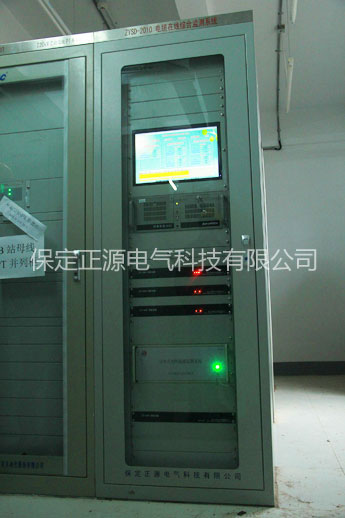

      电力隧道综合在线监测系统集成各种传感器和子系统,来满足现代化电力隧道监控的需求,终端平台操作简单,管理人员可以方便的了解隧道内的各种信息;
1、接地线电流采集部分的技术参数名称和主要技术参数:
技术参数名称 主要技术指标
电流采样范围 0~100A
分辨率 12bit
转换时间 10us
线性误差 ±1LSB
防护等级 IP68
变比 100:1
准确度等级 0.5
额定频率 50Hz
二次瞬变工频耐压 3000V/min
二次绕组间绝缘值 大于1000MΩ

2、摄像机的的技术参数名称和主要技术参数:
技术参数名称 主要技术参数指标
像素点 PAL:704(H) ×576(V)
水平分辨率 480TVL(彩色)
照度 1.0Lux/F1.4(彩色)
变焦率 18倍光学变焦
水平旋转角度 0 °~360°
俯仰角度 0 °~90°

3、光纤测温的技术参数名称和主要技术参数:
技术参数名称 主要技术参数指标
取样间隔 1m
测量距离 4Km
温度分辨率 0.1℃
温度精度 ±1℃
测量时间 <10S

4、其他重要的的技术参数名称和主要技术参数:
技术参数名称 主要技术指标
可外接接地环流传感器数量 3台
平均无故障工作时间 50000小时
输入电压范围 AC220V或DC24V
工作电流 小于1A
支持传感器接口 4-20mA、RS485、开关量
防护等级 IP65
工作温度 -40℃~85℃
环境湿度 0%~98%
