六氟化硫SF6在线监测技术规范

一，六氟化硫SF6在线监测系统基本功能

1、环境中SF6气体含量定量检测功能。

2、SF6气体含量超标报警功能。

3、空气中O2含量检测功能。

4、缺氧报警功能。

5、缺氧或SF6含量超标，强制排风功能。

6、人工设置报警点。

7、环境中温、湿度检测显示功能。

8、定时排风功能。

9、定点采集功能。

10、人工强制排风功能。

11、上次排风时间显示功能。

12、实时显示各种参数功能。

13、数据报表功能。

14、历史数据查询功能。

15、监控系统客户端软件。

16、系统具有自我诊断能力，防止死机

二，六氟化硫SF6在线监测主要技术参数

1、工作环境

温度范围：－25℃～＋50 ℃

湿度范围：≤95% RH

环境中不得含有油、烟、尘等有酸性、碱性或其他腐蚀性

及爆炸性气体，并应具有防御雨、风、雪、沙等设施 。

2、SF6测量指标

报警点：可由用户根据需要自行在50～1500ppm之间设定

默认风机启动SF6浓度≥1000ppm

误差：<5%

3、O2测量指标

检测浓度：1.0%～25.0%

O2浓度报警点：18%

O2测量精度：<0.5%

4、其它指标

温度测量范围： -20℃ ～ +99℃

湿度测量范围： 0～99%RH

额定工作电源：AC 220V，可选DC 110V、220V

额定功耗：主机≤25VA，其它≤6VA

风机输出触点容量:AC380/25A（可根据用户需求定制）

风机通风时间设定：可设置，默认15min/次

通讯方式： RS-485总线方式

通讯规约：通用电力通信规约

绝缘性能 外壳与电源间：>10MΩ

抗电强度 外壳与电源间：>2000V

电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级

雷击（浪涌） GB/T17626.5-1999 3级

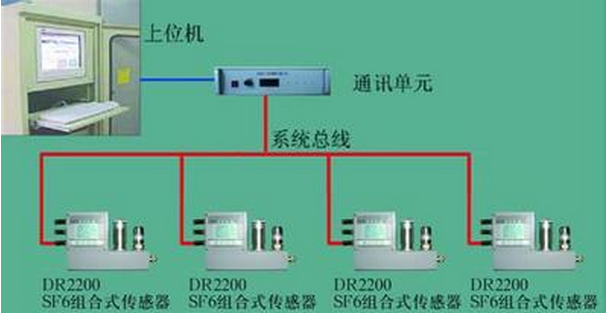

5、本产品可以同时连接多个传感器。
