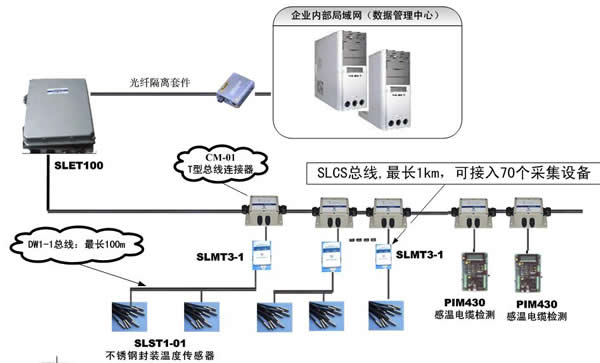

电缆在线监测总体设计结构

添加时间:2016-07-08 15:47:21   浏览次数: 次    【 】   打印   关闭窗口

 电缆在线监测电缆在线监测

电力电缆在线监测系统,主要对电缆局部放电、温度、接地电流、有害气体及水位,井盖进行在线监测,将监测信号上传至工业服务器进行处理存储,可实现对各技术监测量进行界面显示,谱图分析,报表打印,数据查询,报警等功能。

1、电缆接头局放在线监测系统

能检测放电量,放电相位,放电次数等基本局部放电参数,并可按照客户要求,提供有关参数的统计量。

测量放电量:20pC;测量频带:500kHz20MHz;放电脉冲分辨率:10μs 相位分辨率:0.18°。

能显示工频周期放电图、二维(Q-φ,N-φ,N-Q)及三维(N-Q-φ)放电谱图。

可记录测量相序、放电量、放电相位、测量时间等相关参数,可提供放电趋势图并具有预警和报警功能,可对数据库进行查询、删除、备份以及生成报表等。功能和特点

安装方便,局部放电和接地电流均采用开合式钳型传感器。

局放抗干扰能力强,系统采用宽频带检测技术;接地电流测量准确,有完备的接口保护电路,有效对抗大电流冲击,且功耗低。

采用无线传输GPRS传输网络,传输距离远,稳定可靠,结构紧凑,安装方便。

采用电缆本体取电,现场无需铺设任何线缆

采用虚拟仪器技术,将硬件模块与计算机结合,利用LabVIEW编写软件,通过界面操作,实现各种功能,并便于进一步开拓。

2、分布式光纤测温系统与传统传感器相比较,具有许多天然的优势,主要包括:

1)连续分布式测量分布式光纤传感器是分布式测量,可以连续沿着探测光缆几

十千米的测量信息,误报和漏报率大大降低。同时实现实时监测。

2)抗电磁干扰,在高电磁环境中可以正常的工作光纤本身是由石英材料组成的,完全的电绝缘;同时光纤传感器的信号是以光纤为载体的,不受任何外界电磁环境的干扰。

3)本征防雷雷电经常破坏大量的电测传感器。光纤传感器由于完全的电绝缘,可以抵抗高电压和高电流的冲击。

4)测量距离远,适于远程监控光纤的两个突出优点就是传输数据量大和损耗小,在无需中继的情况下,可以实现几十千米的远程监测。

5)灵敏度高,测量精度高 理论上大多数光纤传感器的灵敏度和测量精度都优于一般的传感器,实际已成熟的产品也证明了这一点。

6电缆在线监测寿命长,成本低,系统简单光纤的材料一般皆为石英玻璃,其具有不腐蚀、耐火、耐水及寿命长的特性,通常可以服役30年。综合考虑传感器的自身成本以及以后的维护费用,使用光纤传感器可以大大降低整个工程的经营成本。
