无线无源在线测温监控系统定制方案说明。

添加时间:2016-10-27 14:07:23   浏览次数: 次    【 】   打印   关闭窗口

无源测温无线无源测温监控系统技术特点:





1.双电源模式,功能更加完善

提供两种取电模式:一种是通过触臂或母排流过的一次电流进行感应取电;二种是通过手持巡检仪提供的射频信号进行取电。这两种取电方式的组合提供了功能,为设备的质量检测、系统设置、安装,巡检、软件升级等提供便利。



2.取电性能,无工作盲点

断路器触头或开关柜母排上只要有2~3A一次电流就可以让取电模块正常工作。



3.采用喉箍式结构,安装更方便

无源无线测温模块尺寸小,安装方便,适用于各种尺寸的触头壁和母排,可以安装在触头臂套管内侧或外侧,可以安装在母排各种位置,有更多的选择,安装更加方便快捷。



4.发射周期智能化

可以根据触头臂或母排上感应电流的大小自动调整发送周期,数据发送频率更智能化,大于等于1秒可以任意设定。



5.感应能量小,稳定性高

模块内部从一次电流感应到的功率从3A的0.08mW到1000A时的0.12W,由于本身感应到的功率小,不需要通过保护电路去消耗多少能量,更加稳定。



6.屏蔽结构设计,抗干扰性好

内部硬件设计上,增加了屏蔽罩和保护电路,可以轻松的应对群脉冲和浪涌带来的干扰,手持供电设计,设置和维护更加方便。

喉箍式无源无线采用的是双电源设计,不仅可以感应取电,还可以在断电的情况下用手持巡检仪进行射频供电,可以直接对监测模块进行实时设置和软件升级,这样对于后期维护可以更加方便。



7.新合金材料应用,自产热小

无线测温模块,采用特殊的软磁合金材料,产热很小,在10000A的大电流下对监测点没有任何影响,不同于传统硅钢片,取的能量很高,发热很严重,会加重监测点的温度。

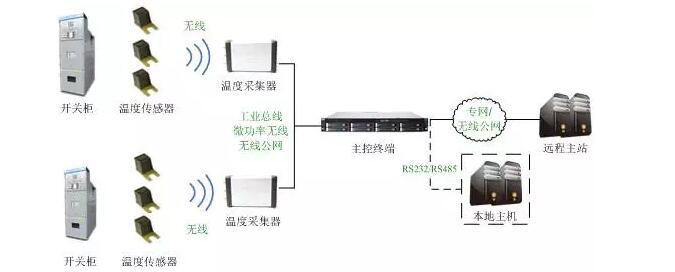

无线无源在线测温监控系统定制方案说明:





传感器直接安装于开关柜温度待测点,如隔离刀闸触头、电缆接头等,采用接触式测温方式测量各触点温度。





温度采集器安装于开关柜仪表室,通过微功率无线信道与柜内多个传感器通信,完成温度监测信息的收发和管理。根据需要可在仪表室柜门安装温度监测仪,实时显示本开关柜内监测点温度和告警信息,便于巡检工作的开展。



测温主控终端安装于变电站主控室,进行本地所有开关柜温度监控信息的采集、存储、管理。





温度传感器与主控终端之间通过工业总线或无线自组网进行数据本地传输。



主控终端进行本地所有开关柜温度监控信息的采集、存储、管理,既可通过本地主机进行本地监控,也提供协议转换功能接入综合自动化系统等远程主站系统,实现开关柜温度的远程监控。
