保定正源电厂高压电无线测温解决方案
一、工程说明：
本工程是河南省豫能控股集团某电厂136台10KV高压开关柜电缆接头测温项目，要求所有的开关柜的温度集中在监控室显示，要求有报警记录，历史数据记录。
二、系统概述：
1、系统组成结构：
TN-8000电力及设备温度监测与管理系统是基于频无线通信、现场总线技术（CAN/RS485可选）、数据库技术相结合的在线温度监测系统，系统由智能无线收发传感模块、TN-8000电力温度在线监测仪（变电站站内现场监测）、智能前置通讯机、通讯协议转换器及通讯线等组成。
高压开关柜总测温点统计如下：
设备 名称
接头 数量
温度接收模块
温度采集发射模块
工业嵌入式平板主机
报警模块
智能软件
高压进线柜接头
708点
136个
708
1台
1套
1套

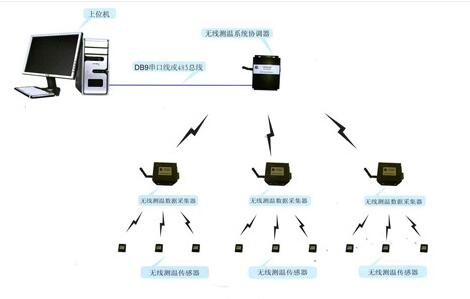

2、系统网络拓扑图如下：
3、组网说明：
1）根椐效益原则，开关监控室配1台TN-8000电力温度在线监测仪,对进线柜的危险温度进行现场监测显示。
2）通过查询TN-8000工业嵌入式平板主机，值勤人员可直观方便浏览本电力设备危险温度电子分布图、实时温度值、温度变化曲线，在电子地图界面，值勤人员可快速方便的查找到报警点位置；
3）通过短信报警模块对设备温度过高的信息发给相关人员，及时提醒处理，预防事故发生。
三、功能概述：
TN-8000电力温度在线监测仪是一款由专业针对电力及设备测控要求，泰恩公司自主开发的一款自带触摸屏的紧凑型工业控制计算机。TN-8000采用全金属外壳精心设计、基于X86架构的在线监测平台，在硬件的设计上充分考虑EMC设计,嵌入式平台具有更强的抗干扰能力。平台性价比极高、尺寸及其紧凑的嵌入式控制模块，实现了几乎所有的工业计算机所需要功能。平台整合了南北桥，SPI BIOS，LPC，串/并口，高速USB2.0 OTG，Ultra-DMA IDE,10M/100M 以太网。TN-8000为一款低能耗(4W)的x86嵌入式主机。
改造现场图
TN-8000根据自定义的组态软件对监测点温度警戒值、温度危险值可进行现场设定，在温度超过预警线时系统可进行声、光报警并输出相应无源开关触点或者手机短信（选配）提示,使维护人员及时排除故障，杜绝故障的发生。其报警方式详述如下:
Ⅰ、预防报警
a、超过一定的温度值，需要提醒值班人员，此时仍可继续运行；
b 、温度上升过快；
c、和室温相差过大，报警输出：报警灯亮，报警接点动作；
d、相间温差过大或局部发热。
Ⅱ、事故报警：超过一定的温度值或温升速率超过一定值，严重影响到正常操作，报警灯亮，报警接点动作。
测量功能：电力设备测点温度
通信功能：仪器提供相应的CAN、RS-485、RS232、TCP/IP网络、4-20mA等多种通信接口(4-20mA为选配功能),其模块化、兼容性的设计保证其更容易升级。
分析\预测：通过本仪器的数据库及其智能化处理策略，仪表自动给出各个测点温度的运行曲线,观察分析其升降趋势,电力/设备管理人员可有效预测隐患,同时亦为负载分配、设备管理提供了重要的决策依据。
本监测仪数据采集采用有线和无线混合技术，系统可同时处理8路数据（1路数据可姐4-5只温度接收模块，一个接收模块可同时处理1-12路无线传感器的温度),即400多个测温点的数据，其中每个传感器具有独立的地址码。
四、系统特点：
1、TN-8000电力及设备温度安全监测与管理系统采用了先进的无线传输技术、领先的信号采集处理模式，实现了系统的绝对的电气隔离和长效可靠运行。
2、TN-8000电力及设备温度安全监测与管理系统通过无线传输方式完成传感器模块与现场主机的信息交换,其无线传输距离最远可达60m，现场主机/数据集线器的在无中继情况下最远达1000m（光纤更远），这就为大区域的危险温度监测及其管理带来可能。泰恩专利技术的无线信号采集方法、严格的产品制造工艺，保证了系统的可靠性、稳定性及数据的准确性。
3、TN-8000电力及设备温度监测与管理系统具有先进的程序设计：系统自动对数据进行分析，对产生危险温度的故障进行分析并作相关提示，为运行人员进行电力设备/设施管理维护提供决策依据。
4、TN-8000电力及设备温度监测与管理系统具有专业的设计方案和灵活的安装模式：
由于我们的无线温度收发模块采用超小、超轻型化设计,我们现场仪表采用了全金属外壳、加上可靠的无线传输技术,使我们的工程人员可根踞客户要求量身设计多种安装方案，满足不同现场环境的安装要求。
5、TN-8000电力及设备温度监测与管理系统提供了一种低成本率的监测及管理模式：
随着科技的发展，人员、供用电系统、设备对的要求越来越高，随着国家建设坚强智能电网步伐的加快，建立主动和被动相结合企业监测及管理系统，实为一种低成本、率的模式。
6、易于扩展性：提供相应的数据接口与通信接口,485总线通信采用MODBUS协议,CAN总线采用iCan协议，企事业单位内部采用以太网的TCP/IP网络通信以及RS232总线接口。
7、可靠性设计：采用军工级要求进行设备的生产与测试，具有防雷、防火、防爆、防潮的特点，全数字化电路及智能化处理策略，使本系统完全杜绝了误报的可能。
8、TN-8000接点温度在线测温仪内置软件特点：
◇ 温度检测数据处理点：400-500个点
◇ 输出接点温度曲线
◇ 电气接点异常温升隐患或故障事件、温度数据记录可靠、详细并可保存8年以上
◇ 强大的报警、预警功能
◇ 强大的数据统计、处理与查询功能
◇ 灵活的系统参数设置,强大的扩展能力
◇ 多样化的图表与报表设置
◇ 良好的人机交互界面
五、售后服务
本系统属全自动无人值守系统，运行过程中无需派人值守，也不产生任何运行费用。工程验收通过后，系统即开始为期一年的系统免费保修期。在保修期内，除人为因素及不可抗拒因素外，我们将提供完全的免费维修。若因人为因素损坏，须按价承担需更换的设备材料费。保修期满后，我公司还可进行长期维修服务，收取配件成本费及维修工时费，如用户有特殊要求，另行协议。
1）电话支持服务
用户在维护设备过程中，出现由于设备引起的技术故障，可通过电话或传真的方式与郑州泰恩科技有限公司联系（服务热线号码以郑州泰恩科技有限公司提供的号码为准），并提供故障的详细情况、服务请求时间、联系人和联系电话等。
郑州泰恩科技有限公司拥有由技术工程师组成的电话支持小组，响应用户的服务请求，协助并指导用户解决问题。
郑州泰恩科技有限公司提供每周7天、每天24小时的电话支持服务。
2）现场支持服务
郑州泰恩科技有限公司在接到用户的技术支持服务请求后，如果不能通过电话支持服务解决问题，将委派技术工程师赴现场协助用户排除故障。
郑州泰恩科技有限公司根据故障对用户业务造成的影响，将故障划分为四种级别，划分界定如下：
一故障：主要指设备在运行中出现系统瘫痪或服务中断，导致设备的基本功能不能实现或退化的故障。
二级故障：主要指设备在运行中出现的故障具有潜在的系统瘫痪或服务中断的危险，并可能导致设备的基本功能不能实现或退化。
三级故障：主要指设备在运行中出现的直接影响服务，导致系统性能或服务部分退化的故障。
四级故障：主要指设备在运行中出现的，断续或间接地影响系统功能和服务的故障。
郑州泰恩科技有限公司对应每级故障，确定不同的现场响应时间。
故障级别 现场响应时间（非偏远地区）
一级故障 24小时之内
二级故障 48小时之内
三级故障 3天之内
四级故障 1周之内
3) 设备维修及投诉
3.1）设备维修服务
用户将故障器件通过邮寄或其它方式送达郑州泰恩科技有限公司后，公司承诺在15天内将故障板件修复，并以邮寄或其它方式返回给用户。
3.2）设备更换服务
保修期内，凡属设备自然故障或者设备质量原因造成损坏，郑州泰恩科技有限公司按用户通知及时免费予以更换。
凡属用户操作失误、机房条件（包括但不限于：电压、温度、湿度等）恶劣，不符合相关标准而造成设备损坏，更换费用由用户承担。
保修期外的设备损坏，需要更换硬件，更换费用由用户承担。
郑州泰恩科技有限公司建立专门的备件仓库，缩短了设备更换的时间。
3.3 ）区域经理服务
郑州泰恩科技有限公司在用户所在区域内安排固定的技术支持人员作为区域经理，负责服务项目的落实和用户问题的管理，不定期的对用户网络运行情况进行巡检。区域经理运用长期为用户提供服务所积累的经验，可简便地处理用户的问题。
3.4 ） 投诉受理服务
郑州泰恩科技有限公司有专人负责受理用户对郑州泰恩科技有限公司服务质量的投诉。我们保证所有用户的投诉在一周内处理，并把处理结果及时反馈给客户。
六、技术规范
泰恩公司的分布式光纤感温火灾探测系统所有设备的设计、制造、检查、试验及施工都遵循版IEC标准和中国国家标准，包括：
《火灾自动报警系统设计规范》 GB50116-98
《火灾自动报警系统施工及验收规范》 GB50100-92
中国消防电子产品质量监督检验的型式检验 GB/T21197-2007
分布式光纤感温火灾器TN-DTS2000获得如下的关键资质认证证书：国家消防认证，国家公路检测认证。
