实例:开关柜局部放电检测

添加时间:2016-02-02 14:26:40   浏览次数: 次   作者:刘   出处:保定正源电气    【 】   打印   关闭窗口

    变电站内部开关柜长期处于运行状态,长期运行会使得开关柜内部设备老化绝缘系数下降,设备绝缘系数下降就产生局部放电现象,如不及时发现极易酿成事故造成直接损失。检测开关柜是否存在局部放电现象主要方法为局部放电检测。局部放电检测分为暂态地电波检测、超声波检测两种方法。
    以10kV开关柜为例,检测分为3个面前面、后面、侧面。开关柜前面分为3个仓二次仪表仓、开关仓、电缆仓。
1.检测使用局部放电检测仪对前面3个仓分别检测暂态地电波记录数据。开关柜的柜壁对超声波有吸纳作用所以检测超声波需沿着开关柜的缝隙位置匀速检测,同时仔细分辨耳机传来的声音是否为放电声,检测后记录数据。
2.开关柜后面分为2个仓开关仓和电缆仓,检测方法同上。
3.侧面检测主要针对开关柜侧面的孔洞检测超声波如开关柜有放电现象这个位置最易发现。
检测完成后对记录数据进行分析判断开关柜是否存在局部放电现象,如某个开关柜的数据异常需要二次检测进行确认。

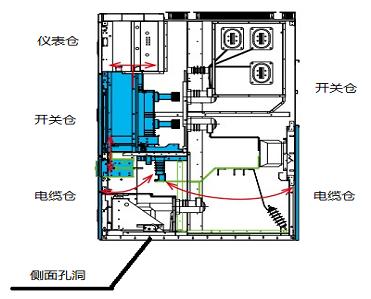

开关柜示意图

检测方法
实际检测测数值/分贝(db)
结论
暂态地电波检测
≤8
正常
8—15
异常
>15
缺陷
超声波检测
≤20
正常
>20
异常
