环网柜/开关柜综合测控系统

添加时间:2017-02-13 13:36:27   浏览次数: 次   出处:原创    【 】   打印   关闭窗口

一、系统概述

    环网柜/开关柜综合测控系统针对高低压电气触点,电缆头的温度监测、开关状态信息、温控设备状态监测,为保证运行,目前电力检修人员需要定期对柜体进行数据检测,工作量大,准确度低。
为了确保供电系统的稳定可靠,提高环网柜/开关柜的智能化、信息化管理水平,满足环网柜/开关柜检修的需求,降 低检修人员的劳动强度,保定正源电气科技有限公司研发了环网柜/开关柜综合测控系统。

安装应用型环网柜/开关柜综合测控系统后,可以实时监测电气柜内触点温度、开关量状态和温控设备状态信息采集,监控可以根据不同的需求设置多种报警方式,实现提前预警和故障定位,对开关柜实现了智能化、信息化管理。方便巡检人员查看,监控可以把所有的监测数据保存并统计分析,为状态检修提供大量的参考数据,符合国家电网公司提出的建设智能电网的要求。应用环网柜/开关柜综合测控系统后,可以大大降低巡检人员的工作强度,提高巡检人员的工作效率,可以提高供电公司自动化管理水平。



二、应用方式及特点

  1、安装软件建立监控,对区域内环网柜/开关柜进行集中监测

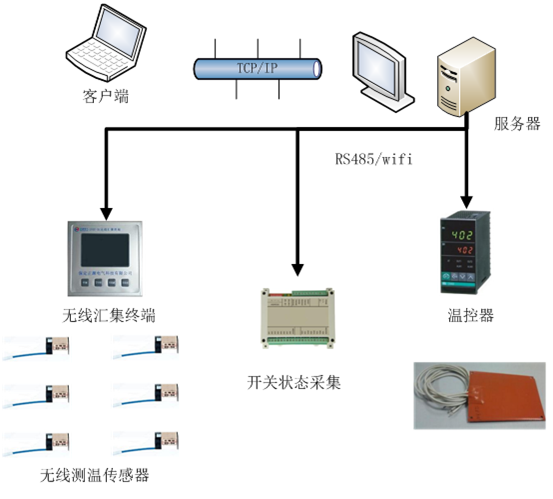

图一 集中监测模式拓扑图

●每套汇聚终端可以实时采集 1024无线测温传感器数量。

●开关状态采集装置可以采集4-8路状态信息。

●温控器控制环网柜/开关柜内温湿度信息,触发加热排风。

监控中心的报警设置方案有:超过绝对阀值报警,快速升温超过趋势阀值报警,

三相温度不平衡超过阀值报警,传感器发生故障报警等方式。可以做到故障提前预判,防患于未然。

三、主要技术指标


(1)ZYOT-D2型无线汇聚终端

本型号适合镶嵌在环网柜/开关柜面板上。在433MHz频段上实现和多个无线测温终端采集温度数据的通讯,并可以向无线测温终端发送指令,在整个测温系统中其处于核心地位,由它来调节整个无线通讯的网络。通过连接计算机上安装运行的设置软件实现对型线测温终端设置,也可设置为中继模式(距离较远时使用)。

技术特性:

l  系统可管理多达255ZYOT-D2,每个ZYOT-D2为一组,每组可管理1024个测温终端

l  灵活性:可随时在组内添加、删除无线测温终端

l  与计算机接口:双串口。串口1为标准RS232串口或RS485口;串口2RS485串口

l  显示接口:方便的显示接口,可以方便的通过接入PS2接口的显示屏很直观的了解发热点的温度状况。

l  外置天线:4dbm的增益

l  电源:内置交直流两用电源


技术参数:

1.频率范围:433MHz434.79MHz (免申请)

2.传输距离:800m (无阻挡)

3.输出功率:>+25dbm

4.接受灵敏度:-123dbm

5.测量循环周期:t*10秒(可以用户设置)

6.显示方式:液晶显示

7湿度显示:1-3路湿度  可选

8.符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区使用

9.防水级别:不防水,适用于室内

10.接口方式:RS232

11.接口方式:RJ45以太网接口(可选)

12.电源:AC85265V  DC100360V

13.尺寸:宽139mm×106mm×55mm

(2)ZYOT-S2无线测温传感器


适用范围:


电压(6KV-500KV)范围内刀闸触点、主变套管、母联、穿墙套管、线缆接头等易发热点均可监测。

技术特性:

l   实时性:实时在线监测

l      实时上传:可按设定时间向上传送数据

l   低功耗:低功耗高灵敏度采用高能电池,以5分钟为数据的传输周期,可持续≥5

l   准确性:测量精度可达±0.5

l   可靠性:高绝缘性和抗电磁场干扰性

l   灵活性:用户可根据自己的需求,灵活、方便的设置参数,便于安装维护

l   保密性:可透明传输,也可以数据加密

主要功能:
1.实时在线监测易发热点温度
2.
被监测点温度通过无线传输方式传送到汇集终端
3.
可按设定时间向上传送数据

技术参数:

     1.低功耗:低功耗高灵敏度采用高能电池,以5~21分钟为数据的传输周期

     2.频率范围: 433MHz434.79MHz (免申请)

     3.输出功率:>+20dbm

     4.传输距离:800m (无阻挡)

     5.发射电流: 10mA

     6.测量循环周期:t*5秒(可以用户设置)

     7.电源:电池(可更换)

     8.电池及整机寿命:810年(视测量时间间隔而定)

     9.测量温度:-55 +125(YGWT-2000S/P可达500)

    10.测量精度: ±0.5℃

 11.大气压力:80kPa~110kPa

 12.耐地震能力:地震烈度7

    13.符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区及户外使用

    14.多层屏蔽技术,抗干扰能力强,软件辅助纠错,可以应用于500KV等级,而数据采集准确,传输可靠。

    15.防水级别:IP68

    16.尺寸: 直径70mm×高度60mm  连接线长度150mm


    17. 重量: <160g

(3)开关状态采集装置


技术特性:

由于采集开关状态及其它遥信量。

技术参数:

1.16DI输入,光电隔离(标准配置DC24V,特殊订制DC12/AC110V/AC220V

2.1DP从站接口,BPS187.5K,光电隔离

3.1MODBUS接口,光电隔离,标准配置RS232,特殊订制RS485

4.功耗:<2W

5.安装方式:支持标准导轨或者螺丝固定

6.供电电源:标准配置DC24V隔离电源,特殊订制(DC5V/DC12V/AC220V

7.工作环境 工作温度:-2070 湿度:5%95%RH无凝露,IP20防护


(4)温度控器

技术特性:

温度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为:WH普通型系列、WHD智能型系列。

    普通型温湿度控制器采用进口高分子温湿度传感器,结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示,用户一目了然,产品稳定可靠,能长期工作于强电磁场等恶劣环境中。

    智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。

技术参数:

1.      测量范围温度-40.0~+99.9

2.      精度温度±3

3.      加热升温-40.0~+40.0

4.      鼓风降温0.0~+100.0

5.      输出触点容量5A/AC250V(无源接点)

6.      通讯接口RS485MODBUS-RTU协议

7.      工频耐压电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)

8.      绝缘电阻≥100MΩ

9.      辅助电源电压AC 85~265V  DC 100~350V

10.     功耗基本功耗(0.8W)+继电器功耗(每路≤0.7W)

11.     平均无故障工作时间≥50000小时

12.     工作环境(控制器)温度-10~+55

13.     湿度≤95%RH,不结露,无腐蚀性气体

14.     海拔≤2500
