温度在线监测系统

ZYDTS分布式光纤测温系统

 概述

 分布式光纤测温预警系统是一种用于实时测量空间温度场分布的高新技术产品,它具有对光纤沿线各点温度的分布式传感探测能力,光纤即是传输信息的导体,又是分布式测量的传感器。它能够连续测量光纤沿线所在处的温度,可对测量距离在30千米的范围,空间定位精度达到一米的数量级,进行不间断的自动测量,特别适用于需要大范围多点测量的应用场合。

分布式光纤测温预警系统,具有精度高、数据传输及读取速度快、自适应性能好、安装维护方便等优点。北京东方锐择科技有限公司集国内外研究所长,采用先进的半导体激光技术、光纤光学滤波技术、高速光电转换及信号采集技术、大规模数字电路和先进的计算机技术,开发研制了分布式光纤测温预警系统。该系统的优异的性能、合理的价格,将会对各种复杂工作现场的监控工作带来方便和效率。该系统采用的光纤不带电,抗射频和电磁干扰,防燃,防爆,抗腐蚀,耐高温和强电磁场,抗电磁辐射,能在有害环境中长期稳定运行。将一条数千米乃至数十千米长的光纤(光纤或光纤既是传输媒体,又是传感媒体)铺设到待测空间,可连续测量、准确定位整条光纤所处空间各点的温度,通过光纤上的温度的变化来检测出光纤所处环境变化,广泛应用在电力电缆、石油化工、国防军事、民用输送机等诸多需要长期实时监测领域。

 应用领域:

     隧道火灾探测与报警

    油气储罐感温火灾探测

    电缆在线测温与载流量控制

    热力管道泄漏检测

    大坝温度场监测

    地下空间火灾探测,工业消防

产品特点:

    快速温度响应

    可达20公里连续式温度探测

    低功耗、高可靠、嵌入式设计

  产品性能和技术参数

 分布式光纤测温预警系统由测温主机和探测光缆两部分组成:

 1 测温主机及其特性

 整条光纤既传输信号又感应被测量

测试距离远:2km, 4km, 10km

定位精度高: 1m

温度分辨率可达0.1 ,测量精度为±1

友好的用户界面

丰富的通信/输出接口(VGARJ-45RS232/485USB

特殊设计的传感光纤

多种温度报警方式

 测温主机性能指标

光缆类型

专用探测光缆

测量时间

10秒,取决于测量距离、温度精度

测量距离

2km

定位精度

1m

温度分辨率

0.1

温度精度

±1

温度范围

-50~+650  (取决于探测光缆)

通道数

24816

功耗

100W (Max.)

电源要求

AC220V,50HZ

操作系统

Windows 7

视频接口

VGA(标准PC

网络接口

RJ-4510M/100Mb/s

其他接口

RS232/485, 9 pin male; USB;

主机工作温度

+10+40

湿度

<95(无凝露)

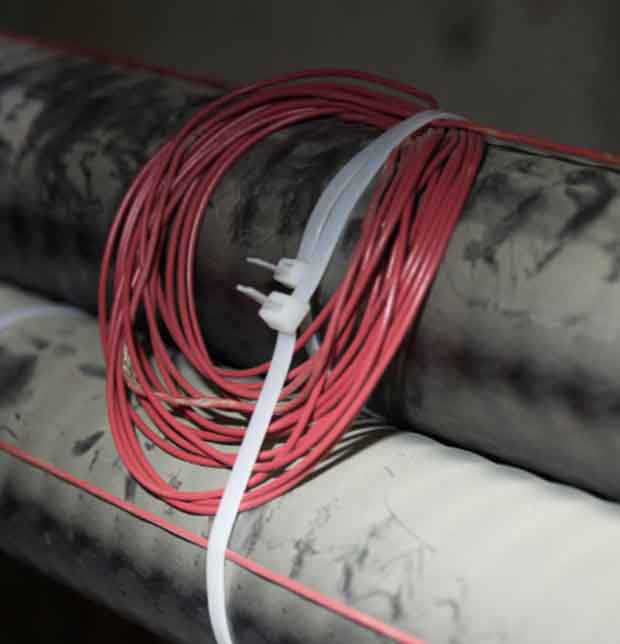

 2 探测光缆

     ZYDTS-L探测光缆是一种多模光缆,光纤表层采用可触变的芳纶纤维加以保护,外护套为高性能的阻燃PVC材料,光纤被很好的密封以保证不受外界环境的影响和破坏,同时光缆具有优良的热传导特性、机械性能、防水性能及抗腐蚀特性,可以在恶劣的环境中长期使用。可根据用户要求定制探测光缆。





项目

参数

光纤类型

50μm /125μm(多模)

光缆直径,mm

3.3

参考重量,kg/km

22

弯曲半径静态,mm

10倍光缆外径

弯曲半径动态,mm

20倍光缆外径

承受压力,N

≥3000

承受张力,N

≥200

温度范围

长期:-20-80、短期:-40-100
