一、产品介绍
ZYPD-2020配电室环境监控系统主控制器通过采样接口采集各种传感器的数据信息，状态信息，经过计算处理通过液晶显示屏实时显示配电室环境的情况，并通过网络或短信方式告知值班人员，避免发生不必要的损失。该系统是集控制为一体的综合平台，现场所发生的如水位过高或温度过高等情况时可以通过系统自动启动现场应急设备来处理紧急情况。因此，加强对配电室环境实时监测，保障供电安全，具有非常重要的实际意义。
二、使用条件
环境监控系统在下列环境条件下应能正常工作：
1) 环境温度：-25℃ ～ +75℃；
2) 平均相对湿度：不大于95%（+
3) 大气压力：80kPa～106kPa。
中继器能承受的最恶劣的贮运条件：
1) 高温：+85℃；
2) 低温：
3) 平均相对湿度：95%（+
4) 振动：加速度
5) 冲击：峰值加速度
三、电气性能
1. 供电电源
额定工作电压：AC 220V；
工作电流：≤
2. 技术指标
1) 夹层监测点温度、湿度采集接口；
2) 配电室监测点温度、湿度采集接口；
3) 夹层水浸监测点，高位、低位采集接口；
4) 配电室水位高度采集接口；
5) 配电室监测点烟感信息采集接口；
6) 配电室门禁控制状态采集接口；
7) 配电室水泵启动停止控制接口；
8) 配电室风机启动停止控制接口；
9) 配电室有害气体SF6浓度采集接口；
10) 配电室视频监控抓拍接口
11) GPRS通讯接口
12) 485通讯接口
3. RS-485数据接口
a) 数量：2个；
b) 传输速率：≤115200bps；
c) 信号峰值电平：3V～12V；
d) 通信距离：≤
4. RJ45 网络接口
5. IO采集接口
6. IO控制接口
7. 系统配件
采集器、 温湿度传感器、GPRS模块、摄像头 、GPRS模块天线、 烟雾传感器、摄像头12v电源、液位传感器、门磁感应器、键盘
8. 功能
1) 系统检测到水浸异常、水位异常情况时，应通过发送短信的方式，告知维护人员尽快处理，并可以自动开启水泵进行抽水；
2) 系统市电异常时，能通过短信方式告知维护人员进行处理；
3) 系统采用
4) 系统具备检测配电室环境中有害气体SF6浓度能力，保证维护人员现场工作人身安全；
5) 系统定时通过短信方式将现场的各采集量发送到维护人员手机上，方便维护人员远程监控维护。
6) 系统提供在线程序升级接口，方便系统的维护和更新。

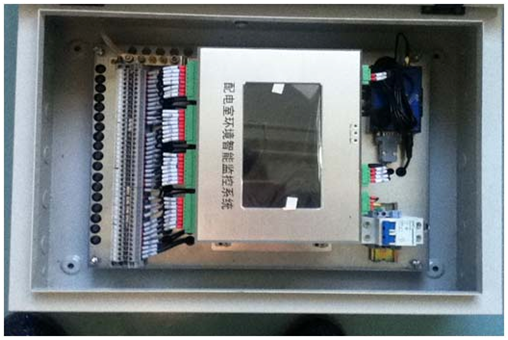

四、外形尺寸、重量
外形尺寸：
五、工作原理

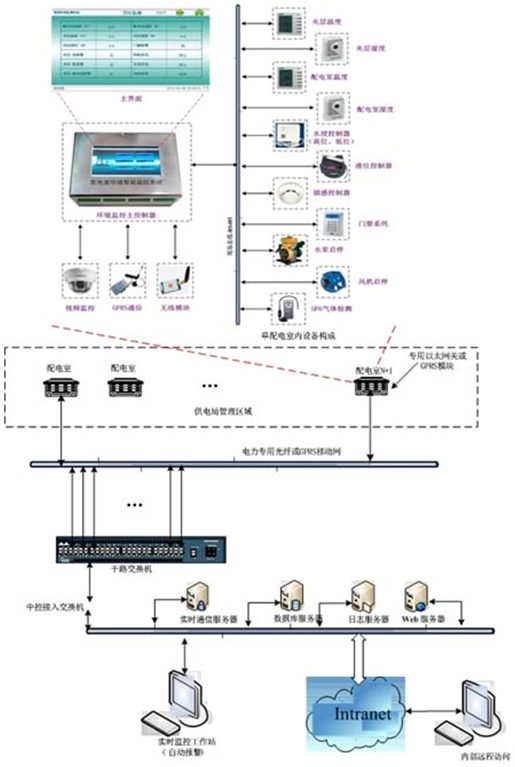

工作原理图如下图2所示：
