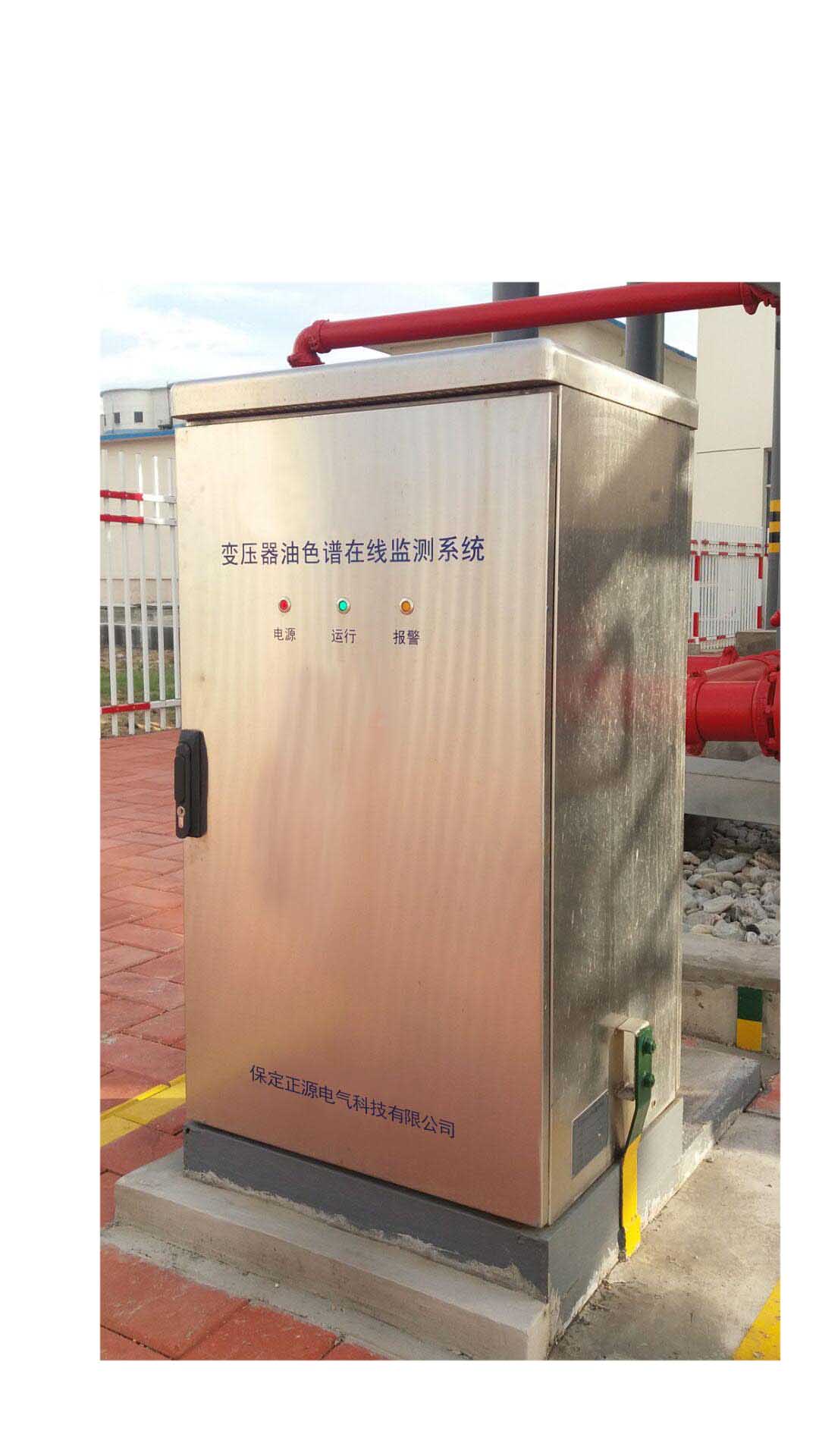

ZYOE-T02变压器油色谱在线监测系统



.

主要技术参数:

序号

技术参数名称

提供值

1

系统型号

ZYOE-T02

2

工作环境温度

-40℃~+70℃

3

工作环境湿度

相对湿度5~95%(装置内部既无凝露,也不应结冰)

4

大气压力

70kPa~110kPa

5

工作电源

AC 220 V±10% , 50Hz

6

监测组分

H2COCO2CH4C2H4C2H2 C2H6H20(可选)等7种气体组分及微水、相对增长率及绝对增长速度; 油中微水监测可选

7

分析诊断功能

通过改良三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断,并提供原始谱图

8

最小检测周期

40-60分钟,可由用户自行设定,默认24小时

9

取样方式

循环取样,安全真实地反应变压器中气体真实情况

10

油气分离方式

真空全脱气方式

11

数据存储寿命

≥ 10 年

12

配备载气量

气源发生器

13

监测气体

测量范围

最低检测

1)

H2

2 ~ 2000 µ l/l

2µ l/l

2)

CO

5 ~ 20000 µ l/l

5 µ l/l

3)

CH4

0.2 ~ 2000 µ l/l

0.1-0.5 µ l/l

4)

C2H4

0.2 ~ 2000 µ l/l

0.1-0.5 µ l/l

5)

C2H6

0.2 ~ 2000 µ l/l

0.1 -0.5µ l/l

6)

C2H2

0.2 ~ 2000 µ l/l

0.1-0.5 µ l/l

7)

C02

25 ~ 20000 µ l/l

25 µ l/l

8)

H2O(可选)

1 ~ 800 µ l/l

9)

总烃

1 ~ 8000 µ l/l

10)

总含气量(可选)

0.2 ~ 15%

14

稳定性(测量偏差)

同一试验条件下对同一油样的监测结果偏差不超过 ±5%(中等浓度)

15

静电放电抗扰度

4 级,± 8kV-± 15kV

16

电快速瞬变脉冲群抗扰度

4 级,± 4kV

17

浪涌(冲击)抗扰度

4 级,± 4kV

18

耐地震能力:地震波为正弦波

持续时间:三个周波,安全系数 1.67

地震烈度 9 度地区:

地面水平加速度 0.4g ,地面垂直加速度 0.2g





地震烈度 8 度地区:

地面水平加速度 0.25g ,地面垂直加速度 0.125g





地震烈度 7 度地区:

地面水平加速度 0.2g ,地面垂直加速度 0.1g

19

存储运输极限环境温度

-40 ℃ ~+ 80 ℃

20

外壳的防护性能

室外安装部件(本系统和通讯控制单元) IP56

21

外形尺寸

宽 535mm × 深 600mm × 高 1100mm

22

整机重量

125kg

23

基础尺寸

长 800mm × 宽 600mm × 地面高 200mm左右ZYOE-T02
