粮情监测系统

添加时间:2017-05-27 13:36:00   浏览次数: 次    【 】   打印   关闭窗口

一、公司简介

保定正源电气科技有限公司位于保定市国家高新技术产业开发区,是专业从事电力系统产品研发、生产和销售的高技术企业。企业从创建开始,就一直坚持服务电力行业、满足客户需求和技术创新的原则,秉承“真诚服务,创造价值”的经营理念,不断致力于电力系统自动化领域的开拓及发展。

     公司崇尚以市场为导向,以科技求发展、以服务做保障的宗旨,在通过深入了解客户需求的基础上,以不断进行创新的产品适应国家飞速发展的电力工业;同时在产品的生产过程中,恪守质量是企业生命的观念,以完善的质量管理体系严把产品质量关,公司现有产品经国家权威部门检验,各项技术指标均达到标准要求。企业始终贯彻为客户创造最大价值的服务方针,并以科学严格的管理、严谨求实的作风、先进实用的技术来服务电力系统用户。我们在售前、售中、售后三个方面向用户郑重承诺,保证以最快捷、最周到的服务来满足客户需求。



二、系统设计背景

长期以来,由于受经济条件限制,我国粮食储藏环境较差,而且管理落后。

粮库管理的重点之一就是要合理布置测温点,经常检查温度变化,以便及时发现粮食的发热点,减少粮食的损失。然而,粮堆的热传递又是非常缓慢,使人感知极差,需要管理人员经常进入闷热、呛人的仓房内观察温湿度,不断进行翻仓、通风,这种繁重的体力劳动,不紧对人体有极大的伤害,而且不科学、不及时。所以,粮食虫蛀、霉变的情况时有发生。

近年来,国家加大了企事业单位信息化进程,粮食系统也不例外,例如,国家粮食储备局下发的《粮情电子检测分析控制系统技术规程》、《中央直属粮食储备粮情监控技术质量要求》、《粮食储藏技术规范》等对粮情检测信息化进行了规划,并划拨一定经费予以支持。

然而,由于人们受传统观念的束缚,加上粮库内部人员多等实际情况,粮情监测现代化的实施进程却相当缓慢,近几年才有所兴起。


三、本系统优势

系统采用先进的无线传感技术,通过433M无线通讯将实时温度数据上传至服务器,相较早期总线通讯技术具有故障率低、维护简单、施工周期短、短信报警等特点。

本系统中传感电缆与无线终端均采用优质航空插头连接,无线终端可以通过非电气连接挂接在仓顶或放置在粮面,传感器拆掉以后即可实现倒仓操作,重新安装仅需将电缆与无线终端连接即可。传感电缆如需更换,仅需用备品更换掉故障测温电缆,无需厂家现场服务。

简易化设计使得系统可维护性较简单,无需专业知识,用户仅需采购相应的备品即可实现系统的无故障运转。

本系统采用无线通讯设计,用户无需复杂的电缆铺设,节约线缆成本的同时可以人工成本,而且去掉了无数容易导致故障的电缆接头。本方案使粮仓更加的简单,无线缆负担也使维护变得容易。

四、粮情温度监测

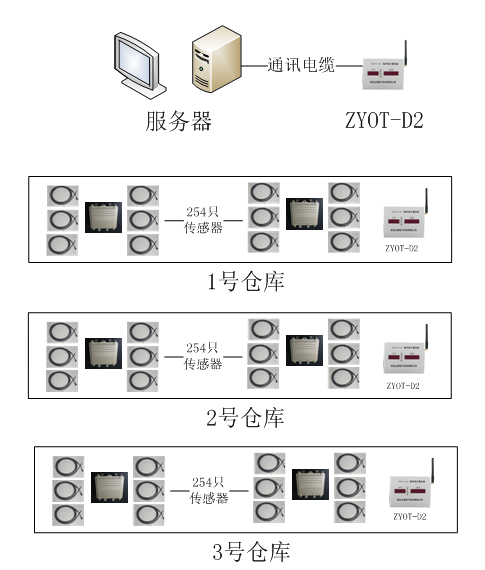

系统拓扑图

功能说明:本系统无线测温传感器可以同时采集6根电缆共24点温度数据,同时传感器电池采用简易安装,用户可以很方便的更换电池。

通讯方式采用无线中继模式,现场免布线。


     1、无线汇聚终端:ZYOT-D2

433MHz频段上实现和多个无线测温终端采集温度数据的通讯,并可以向无线测温终端发送指令,在整个测温系统中其处于核心地位,由它来调节整个无线通讯的网络。

通过连接计算机上安装运行的设置软件实现对无线测温终端设置,也可设置为中继模式(距离较远时使用)。

技术特性

l  服务器可管理多达254个仓库,每个仓库可管理254个无线测温传感器

l  灵活性:可随时在组内添加、删除无线测温传感器

l  与计算机接口:标准RS232串口、RS485串口

l  外置天线:4dbm的增益

l  电源:利用电源适配器AC220供电

技术参数

l  频率范围:433MHz434.79MHz (免申请)

l  传输距离:≥ 800m (无阻挡)

l  输出功率:>+20dbm

l  接受灵敏度:-123dbm

l  符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区使用

l  防水级别:不防水,适用于室内

l  显示方式:LED

l  接口方式:RS232RJ45以太网接口(可选)

l  报警方式:无源干接点输出

l  电源:AC220 ±20

l  尺寸:长400mm×宽300mm×高120mm


2、无线测温传感器ZYOT-S




适用范围
:一拖六,室内、室外温度监测。

技术特性

l  实时性:实时在线监测

l  实时上传:可按设定时间向上传送数据

l  低功耗:低功耗高灵敏度采用高能电池。

l  准确性:采用分体式结构,624只测温传感器插进梁堆,反应敏感,测量精度可达±0.5

l  可靠性:高绝缘性和抗电磁场干扰性

l  便捷性:无线传输(最大传输距离大于800米),节省布线,施工方便,工程量小

l  灵活性:用户可根据自己的需求,灵活、方便的设置参数,便于安装维护

l  防护:采用防水设计,使设备免于腐蚀性气体的侵蚀


主要功能

l  实时在线监测梁堆内温度

l  被监测点温度通过无线传输方式传送到汇集终端

l  可按设定时间向上传送数据

详细技术参数

l  低功耗:低功耗高灵敏度采用高能电池,以5~21分钟为数据的传输周期

l  频率范围: 433MHz434.79MHz (免申请)

l  输出功率:>+20dbm

l  传输距离:≥800m (无阻挡)

l  发射电流: 90mA

l  测量循环周期:t*5秒(可以用户设置)

l  电源:电池(用户可更换)使用寿命超过5年。

l  整机寿命:810

l  测量温度:-40℃ ~ +125

l  测量精度: ±0.5

l  大气压力:80kPa~110kPa

l  耐地震能力:地震烈度7

l  符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区及户外使用

l  多层屏蔽技术,抗干扰能力强,软件辅助纠错,数据采集准确,传输可靠。

l  防水级别:IP66

l  尺寸:160x174x75 mm

l  测温电缆长度≤15m

l  重量: <300g

l  测温电缆可任意匹配,快速插头连接

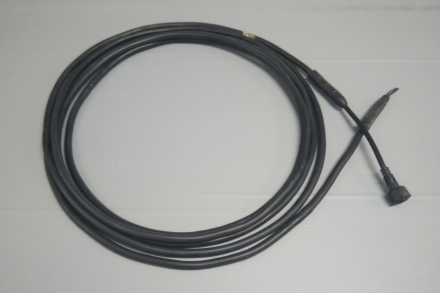

测温电缆



3、无线温湿度传感器ZTOT-RH

适用范围:室内、室外环境温湿度监测。

技术特性

l  实时采集环境温湿度,并通过无线传输将数据上传至服务器。

l  传感器设计采用国际领先低功耗设计电路并结合采用高能锂电池使传感器寿命达到8年以上。

l  可靠性高,产品采用全防护设计,防水等级达到IP54(环境湿度测量无法达到IP66)。

详细技术参数

l  低功耗设计:产品采用低功耗设计,寿命可以达到8年以上。

l  频率范围: 433MHz434.79MHz (免申请)

l  输出功率:>+20dbm

l  传输距离:≥800m (无阻挡)

l  发射电流: 90mA

l  温度测量精度:±1

l  湿度测量精度:±3%RH

l  符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区及户外使用

l  多层屏蔽技术,抗干扰能力强,软件辅助纠错,数据采集准确,传输可靠。

l  防水级别:IP54


4、无线风机控制器ZYOC-II

适用范围:室内、室外风机控制。

技术特点:

l  免布线:采用无线数据传输,AC220V供电,可以实现风机控制箱的远程遥控。

l  可靠性高:采用国际先进抗干扰技术,系统无误动、拒动。

l  两路风机控制:装置可以同时控制2路风机,并可实现本地强制启动风机。

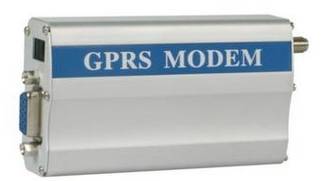

5、短信报警控制器ZYAL-GSM

适用范围:室内,短信报警。

技术参数:

l  双频 GSM 调制解调器( EGSM900/1800MHz EGSM900/1900MHz

l  输出功率:Class4(2W@900MHz)

Class1(1W@1800/1900MHz)

l  温度范围:-20~55

l  供电: 5V 32V

l  功耗:5mA 待机状态, 140mA GSM900MHz@12V 通话状态





 五、软件设计

   软件的设计秉着简单易用的理念,使用户在最短时间内熟悉并使用本系统。软件采用开放接口设计,可以任意扩展功能模块,实现全面的监测(自动通风、人员探测、短信报警、视频监测等等)。

软件功能中包含用户管理、传感电缆分布、传感器温度曲线、报表统计、报警设置及管理、历史数据记录、分析、管理、无线传感器配置等功能。

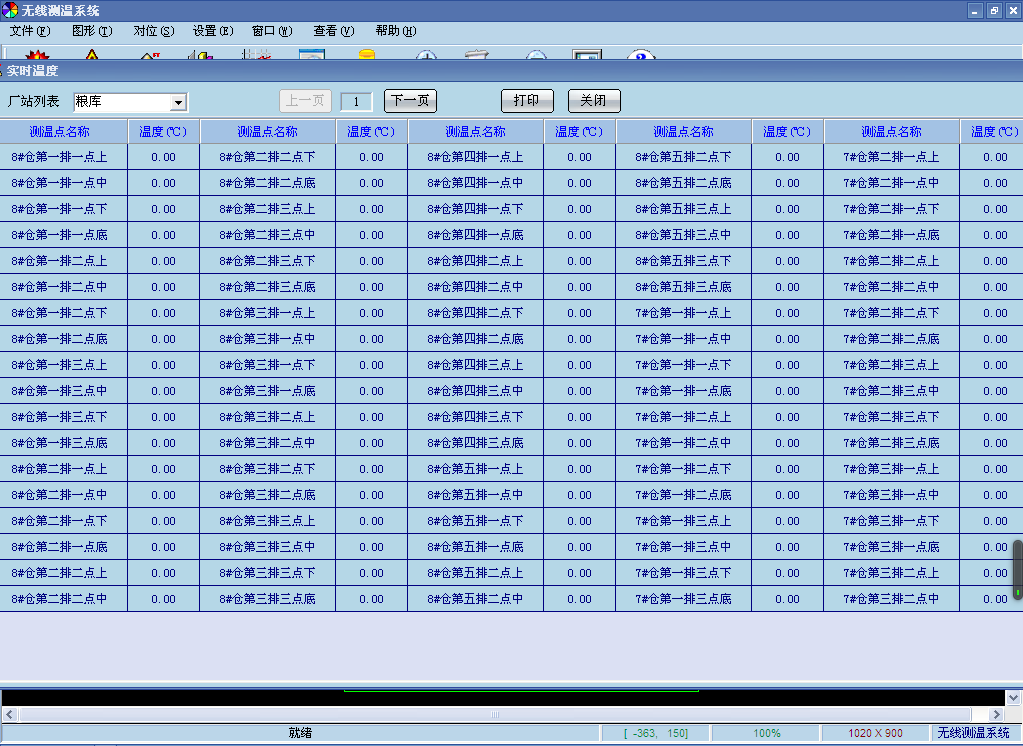

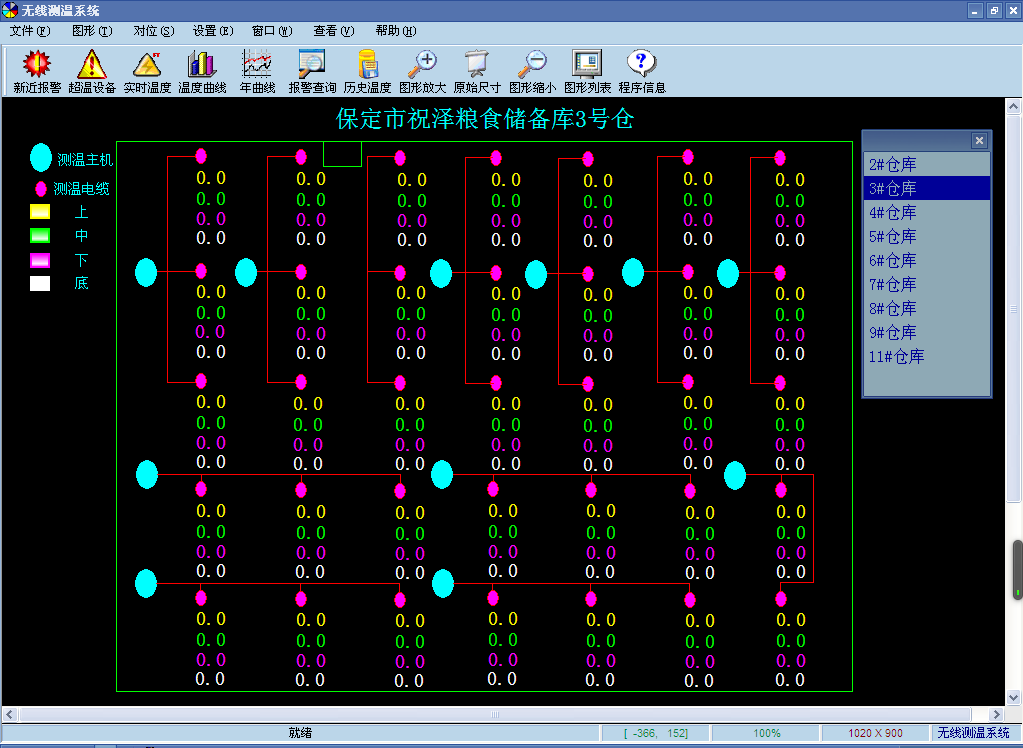

系统运行界面

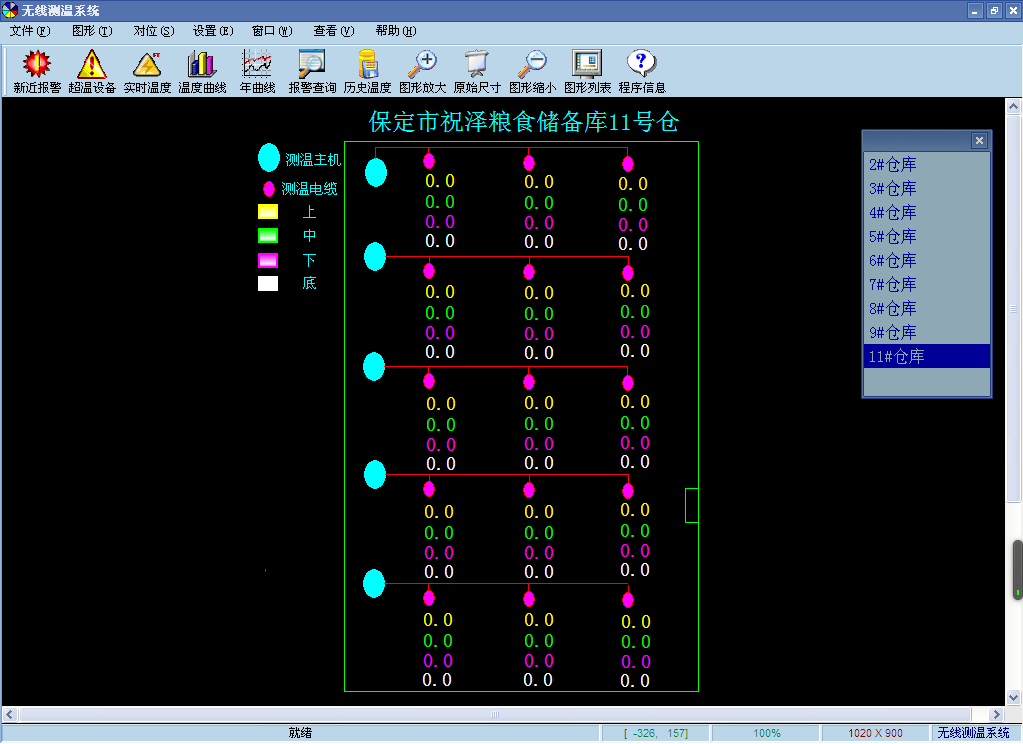

系统运行界面

历史数据查询
